Avances del Taller

Arquitecta Gloria Lucía Medina B. Magister UNAM. Arcilla Ecoacabados afueras del taller

En nuestro Taller de Investigación y Aplicación de los Biomateriales y como resultado de nuestras constantes prácticas e investigaciones estamos produciendo Ecopinturas, elaboradas con las arcillas vivas extraídas de los lugares donde están localizadas las obras.  A  partir de un proceso de análisis físico-mecánico y continuos cernidos, obtenemos los Pigmentos Terrosos que son la base para la elaboración de las Ecopinturas como acabados interiores.

La diferencia como expresión estética y de color se percibe cuando el Ecoacabado es con arcillas vivas o Ecopinturas.

Las experiencias con las que hemos comprobado los resultados, tanto en interiores como exteriores arquitectónicos,  de la aplicación de las Ecopinturas como acabados las hemos realizado en las siguientes obras:

Las experiencias de aplicación como acabados las hemos realizado en las siguientes obras y actividades:

Casa Familia Domínguez-Gómez

 Parque de San Lorenzo.

Iglesia San Francisco
Casa Don Sancho

Visitas de estudiantes al taller.

Dictando un módulo en el Diplomado de Arquitectura Bioclimática que se lleva a cabo en la Pontificia Universidad Javeriana sede Cali.

Participación en Biocasa. (Próximamente en este blog).

Casa Familia Domínguez-Gómez

Casa Familia Domínguez-Gómez en El Saladito, Cali, Colombia. Es una residencia campestre, su ubicación geográfica ofrece un clima frío y está insertada dentro de un área montañosa.

Su diseño arquitectónico es moderno en el que se ha realizado un estudio estético cuidadoso de tal manera que los Acabados con Biopinturas resalten los colores de la tierra dando un acento de lugar dado que las arcillas vivas utilizadas han sido extraídas en el mismo lote, conservando la paleta cromática natural.

La escultora Carmen Elisa Jiménez H. desarrolla su trabajo creativo en el estudio de la paleta comática para la Casa

Parque de San Lorenzo

Antiguo cementerio, ubicado en Medellín y que ha sido restaurado para utilizarlo como un espacio púbico lúdico. La aplicación de las Biopinturas contempla dos tipos de colores (rojo y blanco) en los que ha sido básica la utilización de arcillas vivas del sector de San Cristóbal en la salida para Santafé de Antioquia.

Iglesia San Francisco Rionegro - Antioquia - Colombia

Ubicada en Rionegro, Antioquia, es una obra decretada como Patrimonio Histórico por el Ministerio de la Cultura. En esta obra Arcillas Ecoacabados está aplicando las Ecopinturas en el cielorraso de la iglesia, destacando que las arcillas vivas mantienen sus cualidades en este caso acústicas absorbiendo la reverberación de este recinto sagrado, lo que permite las mejores condiciones acústicas para la realización de conciertos.

Operario aplicando las Biopinturas en el cieloraso de la Iglesia

Casa Don Sancho

Cartagena de Indias Colombia. Esta casa cartagenera colonial clasificada como intermedia está localizada en el Corralito de Piedra muy cerca a la Catedral. Arcillas Ecoacabados ha resuelto diversas situaciones:  en primer lugar una Ecopintura cuyos pigmentos son de origen coralino y por lo tanto responden sin deteriorarse a las condiciones climáticas del lugar y en segundo lugar los aspectos estéticos construyendo una paleta cromática con el color azul que es un referente histórico para los habitantes de estas tierras.

Aquí el contenido histórico es el azul del universo y del agua y también el murmullo de la brisa y del mar.

Aquí, estecontexto rodeado de rocas coralinas tiene, por decirlo menos, la edad de la tierra. Digo, que faltaron ciento cincuenta millones de años, de energía cósmica para que allí tuvieramos unos finísimos mármoles.



Casa Don Sancho por sus proporciones se destaca y dice con su color "soy cartagenera".

Visita Estudiantes

Nuestro Taller de Investigación y Aplicación de los Biomateriales ha sido, desde un principio, considerado como un lugar de intercambio de saberes entre quienes hemos asumido la construcción fundamentada en propuestas mixtas, es decir, la estructura de soporte de la edificación con Biomateriales y los cerramientos con la aplicación de las arcillas vivas como acabados. En este mismo sentido convoca a la difusión y prácticas de los alcances de dichas tecnologías a la que concurren estudiantes de arquitectura y otras áreas del diseño.

En la actualidad Arcillas Ecoacabados en el área de la docencia participa en la presentación del Módulo Pigmentos Terrosos en el Diplomado de Arquitectura Bioclimática que se lleva a cabo en la Pontificia Universidad Javeriana sede Cali.

 Estudiantes de la escuela de arquitectura de la Universidad de San Buenaventura, sede Cali.

Participación Congreso

Como Taller de Investigación, Experimentación y Aplicación de los Ecoacabados participamos con la ponencia Arcillas y Pigmentos Terrosos en el I Congreso Internacional de Proyectos Sustentables en Cartagena de Indias, Colombia, los días 19 y 20 de marzo de 2009, evento coordinado por la Universidad San Buenaventura Cartagena-

TITULO: ARCILLAS Y PIGMENTOS TERROSOS

COLORES DE LA TIERRA

PONENTE: ARQ. OSCAR BECERRA M

Universidad Nacional de Colombia

ABS TRAC

Actualmente, el Espíritu de la Época se fundamenta en satisfacer la demanda, cada vez más creciente de ambientes urbanos arquitectónicos sanos. Desde el oficio de diseñar, objetos, lugares, cobijos; también se incorporan la historia útil de los materiales, es decir, su sustentabilidad. La viabilidad constructiva encuentra una respuesta con la utilización de las arcillas y los biomateriales como revoques. Estos ECOACABADOS son inagotables como materia prima además de un bajo consumo energético para su producción y aplicación aportando el incuestionable mejoramiento ambiental y su inconfundible estética.

Para consolidar y estos conceptos contemporáneos hemos construido el Taller de Experimentación y Aplicación de las arcillas y los pigmentos terrosos donde estas actividades son permanentes. Este espacio convoca al intercambio de conocimientos, difusión y formación profesionales sobre la tierra como material constructivo.

PALABRAS CLAVES: arcillas, pigmentos terrosos, biomateriales, Bioarquitectura, sustentabilidad, ecoacabados arquitectónicos y escultóricos, estética.

CONTRUCCIÓN DEL TALLER PARA LA INVESTIGACIÓN Y APLICACIÓN CON ARCILLAS

El proyecto ha sido diseñado para que responda a las demandas funcionales del proceso productivo. Proceso que se inicia cuando las arcillas son extraídas de las rocas madres y luego se analizan

en el laboratorio para definir sus cualidades tanto de color como de cohesión y adherencia. Con esta informació

n se hace el premezclado, se

empaca y se envía a las edificaciones donde se aplicará como acabado arquitectónico.

El Taller se diseñó para ser construido aplicando las especificaciones de las Técnicas Mixtas de Construcción con Tierra. Propuesta en la que la edificación resuelve la estática y sismorresistencia con estructuras vegetales y las divisiones espaciales con bio-materiales y acabados arquitectónicos con arcillas vivas. Existe una gran variedad de soluciones constructivas y de acabados arquitectónicos utilizando estos materiales.

El Taller de Investigación y Aplicación es un lugar de encuentro entre conocedores del manejo de las arcillas y biomateriales para intercambiar conocimientos y experiencias cuyos resultados son comercializa

dos al sector de la construcción. También son convocados nuestros usuarios en la realización de talleres participativos cuyo objetivo es el de sensibilizarlos más a las arcillas como acabados arquitectónicos.

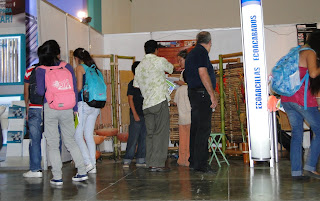

Construexpo 2008

Los acabados con las milenarias arcillas, con sus texturas y colores de la tierra, cautivaron mágicamente a los visitantes

En Construexpo Suroccidente Colombiano 2008

La feria de materiales para la construcción y la decoración más representativa del sector.

Centro de Eventos Valle del Pacífico, Cali, Colombia

Como director de Arcillas Acabados e integrante del Comité Académico de Biocasa debo reconocer el apoyo y el ánimo recibido de Camacol sin el que no hubiera sido posible nuestra participación en Construexpo 2008.

Somos el equipo de trabajo y lúdica que hace posible las presentaciones

en Power Point con la búsqueda de la luz y el enfoque optimizados

y los textos con redacción poética.

ECO BAMBOO

Localización: Candelaria, Valle del Cauca, Colombia

Asistimos a un taller de Capacitación de Construcción con Guadua y Tierra.

Se construyeron, bajo la dirección de Jörg Stamm, estructuras con guadua tales como cerchas, puentes, respondiendo a las exigencias técnicas de cargas y sismo-resistencia.

En la visita orientada por técnicos del Sena, a un guadual, entendimos el manejo sustentable de dicho cultivo y las mejores maneras de cultivo y de corte.

Destaco la participación como director de construcción del arquitecto austríac Hanno Brustscher especializado en la técnica de muros en tapia pisada, logrando una hermosa expresión estética. En el aprendizaje quedó claro el tratamiento, la alquimia, para la preparación de las arcillas crudas.

Dado el carácter internacional de los concurrentes - asistieron mexicanos, hondureños, venezolanos, panameños, costarricenses- durante las tertulias se logró un intercambio de saberes en bioaquietecturas y biomateriales como propuestas sustentables y tecnologías contemporáneas.

Muro en tapia pisada

Mercado campesino de Pueblito Acuarela

Localización: La Mesa de los Santos, Santander, Colombia

Como director de Arcilla Acabados participé en esta experiencia constructiva en donde los conceptos de sustentabilidad y bio-arquitectura están presentes en toda la obra. Allí con técnicas avanzadas para la construcción en tierra con prácticas dirigidas por el Ingeniero Arquitecto Gernot Minke de la Universidad de Kassel Alemania, en donde actualmente dirige el Instituto de Investigación de Construcciones Experimentales.

Allí elaboramos pisos, revoques, mangueras rellenas con barro y técnicas de impermeabilización.

La obra responde con estructuras en madera para darles la sismo-resistencia necesaria. Las divisiones verticales entre los espacios son construidas con adobe y las cubiertas con una serie de bóvedas a las que se les dio el tratamiento de techos verdes.

CARACTERISTICAS Y PROPIEDADES DE LAS ARCILLAS

La estabilización de un revoque depende tanto de las condiciones ambientales como del tipo de acabado final que se desea

TRANSPIRABLE

En el tratamiento final las arcillas vivas deben impermeabilizarse, para que mantengan su condición de transpiración.

RESISTENTE AL FUEGO

ABSOCION DE ONDAS DE ALTA FRECUENCIA

Según los estudios por la Empresa CLAYTEC un revoque de 30 mm de grosor puede absorber el 70% de las transmisiones HF

NEUTRALIDAD A LAS CARGAS ELECTROSTÁTICAS

Capacidad de polo a tierra

ACUSTICA

Material de gran capacidad acústica

REGULACION HIDROMETRICA
Característica por la cual tiene la capacidad de soltar y almacenar humedad
Siempre mantiene una expresión estética de texturas y colores naturales

PERMEABILIDAD A LAS ONDAS COSMICAS Y TERRESTRES

Por milenios las obras construidas y los objetos cerámicos nos han vinculado con la cosmogonías


En Tierradentro o en la superficie terrestre son símbolos de la armonía de las obras construidas con el contexto natural

RECICLABILIDAD
La tierra al ser humedecida siempre vuelve a su estado inicial. En la fase de obra no hay perdida de material

BAJO CONSUMO ENERGETICO
En su elaboración y aplicación



SOPORTES CON BIOMATERIALES

ESPECIFICACIONES Y CREATIVIDAD

Los acabados con arcillas vivas son una propuesta constructiva de tecnología limpia sustentable de bajo consumo energético y afianzadora de espacios ambientalmente sanos.

Las mezclas son argamasas de arcillas, minerales inertes, aditivos y agua dosificados en procesos de estabilización según el tipo de acabado

La adherencia entre los revoques y los soportes es mecánica. Las superficies base deben ser ásperas y rugosas, cada tipo de soporte necesita un tratamiento especifico.

Para enlucimiento se refinan los pigmentos terrosos locales mezclados con aglutinantes naturales (goma arábiga, caseína, gelatina animal) que una vez aplicados devienen en referentes cromáticos con sentido de pertenencia

Los acabados con arcillas vivas tienen una singularidad proveniente de su milenario origen, el diseño les da un contenido artístico irrepetible a demás los espacios adquieren un cierto encanto y fascinación


Su aplicación y utilización no responden a una ciencia exacta, se relaciona con la alquimia y la magia

ACABADOS CON BASE EN ARCILLAS

Los revoques con arcillas vivas se utilizan para revestimientos de superficies interiores o

exteriores que no reciban lluvia con vientos transversales.

Los pigmentos terrosos están atrapados en las arcillas a la espera de que el hombre los descubra, los tamicé, los combine con ligantes de origen vegetal y los aplique sobre una pared.

Haga clic en la fotografía para ampliarla

En el detalle de esta ventana se logra crear, con los biomateriales, una transparencia que permite la aireación del espacio interior y un manejo tamizado de la luz. El color terracota, resultado de la estabilización de las arcillas locales, expresa una tonalidad que ha evocado generacionalmente el paisaje natural entre los lugareños, es decir, forma parte de su identidad y sentido de pertenencia.

Diseño Asistido por Computador

Haga clic en la fotografía para ampliarla

La incorporación de la tecnología digitalizada y la computación nos permiten interactuar, con el propietario en la definición tanto de los colores y texturas logradas con las arcillas como en la composición estética deseada, expresada en la obra realizada.

OBRA REALIZADA

El diseño de los acabados está localizado en el umbral del interior y del exterior de la casa y se resuelve de tal manera que el color terracota invite y subraye el espacio donde la percepción exterior y el verde nos incluya dentro del ámbito natural desde el espacio interior.

Haga clic en la fotografía para ampliarla

La calidez del color terracota es el resultado de pinturas preparadas con pigmentos terrosos locales y aloe vera. El verde está preparado con técnicas ancestrales con lechadas de cal y color mineral. La luz resalta la belleza que dan estos materiales a su entorno enmarcando la escultura con un toque de sofisticación y elegancia.

Haga clic en la fotografía para ampliarla

Este diseño con criterios minimalistas destaca la composición con los paneles construidos con argamasas de arcillas que dan colores y texturas expresadas solamente por este tipo de material. Tienen además detalles especiales resultados en primer lugar por los abusardados a mano y por el uso de resinas, aceites y extractos de origen vegetal. La escultura da el equilibrio y subraya la armonía del lugar.

Taller de Investigación y Experimentación

Su objetivo es el de centrarse en la transferencia de tecnología para el desarrollo, fundamentada en el conocimiento que los lugareños tienen para la utilización de las arcillas incluyendo en que forma, es decir, como estructura, cerramientos o acabados. Información complementada con un registro de las obras de la región y su historia.

El Taller de Investigación y Experimentación convoca a los diferentes actores interesados en la Bio-Arquitectura, para intercambiar conocimientos tecnológicos. Es también el lugar apropiado para resolver en términos de diseño, los requerimientos funcionales y estéticos de nuestros clientes.

Servicios profesionales

Enfocados hacia la construcción y acabados con arcillas y bio-materiales como principales materiales y respondiendo a las necesidades de nuestros clientes ofrecemos los siguientes servicios profesionales:

Diseño arquitectónico interior y exterior con base en arcillas en obras ya construidas o en proceso de construcción.

Diseño de proyectos de conjunto y arquitectónicos con la utilización de bio-materiales.

Construcción de proyectos de conjunto y arquitectónicos con tecnologías sustentables.

Aplicación de los conceptos de diseño y técnicas bio-climáticas para obtener resultados ambientales óptimos.

Vereda La Buitrera Palmira Colombia

Nuestra tarea: Compartir y crear conocimientos

En nuestras instalaciones rurales realizamos la Investigación Básica para encontrar las condiciones fisico-mecánicas de las arcillas y a través de la Investigación Aplicada, como producción, construimos en los espacios arquitectónicos interiores y exteriores.

El Taller de Investigación y Aplicación es considerado como un lugar para el encuentro entre conocedores del manejo de las arcillas y los biomateriales e intercambiar conocimientos y experiencias. Puede, en prospectiva apoyar procesos de formación teórico práctica.

En otra consideración, el manejo de los acabados en arcilla está siempre vinculado con las restauraciones de obras patrimoniales y actualmente ante el auge de la utilización de los biomateriales está cumpliendo las demandas estético-ambientales además de su capacidad para absorber energías en lugares donde se concentran computadores y celulares, lográndose así un espacio más sano.

Presentación Gerencial

Bio-arquitectura
Arq. Oscar Becerra
Universidad Nacional

La Bio-Arquitectura se orienta por el concepto de armonizar e integrar el medio ambiente natural y cultural; de tal manera que sus intervenciones en el medio ambiente construido sustentable, se efectúen a través de la utilización de Bio-materiales, en los acabados interiores y exteriores de las edificaciones.

Recurrimos a la tierra viva como un material abundante que en sí misma es una mezcla de aglomerantes y agregados naturales; como las arcillas, que constituyen las partes más finas de los suelos, al ser partículas minerales que se alteran con la presencia del agua.

El arquitecto en el taller de
experimentación

La escultora Carmen Elisa Jiménez
en el taller de experimentación

Amantes
Arcilla óxidos y comino crespo

La imaginación y la creatividad unifican como expresión estética inigualable por los colores y texturas de las arcillas las técnicas de la escultura y el relieve.

Las Rocas Madres contienen toda la energía planetaria acumulada en los milenarios procesos químicos, físicos y naturales que producen las arcillas, que al ser aplicadas como acabados, conservan sus propiedades acústicas, de absorción de energías cósmicas y terrestres, neutralizantes de las ondas electromagnéticas e igualmente son un control térmico natural.
